梅花管

“江特”牌梅花管采用PVC原料制造,达到或超过YD/T 841.5-2016《地下通信管道用塑料管 第5部分:梅花管》标准要求,具有优良的物理力学性能。管材光滑平整,色泽均匀,不易变形,不易扭曲等优点。执行标准:YD/T 841.5-2016

立即咨询

         MPP管又称MPP电力电缆保护管,分为开挖式和非开挖式。MPP非开挖管道也称为MPP顶管或尾管。MPP管采用改性聚丙烯为主要原料。具有耐高温、耐外压的特点,适用于10kV以下中低压输电线路和电缆的管道。

        MPP管以改性聚丙烯为主要原料。在公路、铁路、建筑物等特殊地段及河床下敷设管道、电缆,不进行大规模疏浚、土方开挖和路面破坏的建设项目。与传统的“挖沟埋管法”相比,非开挖电力管道工程更符合当前的环保要求,消除了传统施工带来的扬尘、交通拥堵等干扰因素。该技术还可以在一些无法开挖的区域铺设管道,如历史遗址保护区、市中心、农作物和农田保护区、道路、河流等。

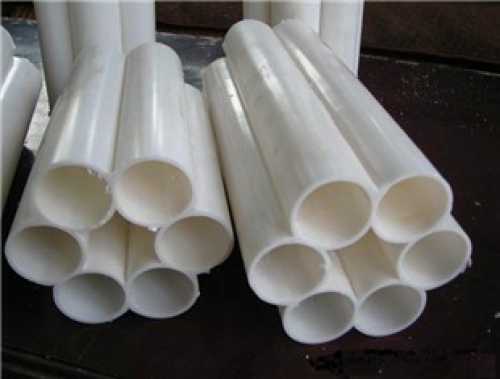

梅花管(图1)

        MPP管道的常用规格为直径110mm~250mm,分为普通型和加强型。普通型适用于开挖敷设施工和非开挖穿越施工,埋深小于4m;加固型适用于非开挖穿越施工中埋深大于4m的工程。

梅花管(图2)

一、产品介绍

江特七孔梅花管是以HDPE粒子为主要材料加上其他配方经过独特的模具而形成的一种梅花状的通信管材,又称梅花管和蜂窝管,此种管材内壁光滑,直接可穿光缆,可节省工时,其结构合理,使用价值高,寿命长。它主要用于移动、铁通、联通、网通、广电等通信电缆护套管。 采用多孔一体结构,刚度好,受力均匀。产品内壁摩擦系数小,穿缆轻快,施工简便易行。具有多个孔位,可预留管孔,提高通信孔位利用率。产品适用温度范围较大(+80-40),在热带及寒冷地区均可使用。接头采用套接结构。毋需任何工具即可完成管子之间连接,便于施工和维护。七孔梅花管使用寿命在埋深条件下大于30年以上。

二、产品性能

类别序号项目名称技术要求
机械物理性能1拉伸屈服强度
≥30Mpa
2抗压性能抗压强度(用于栅格式管)P=F/S :P>600Kpa
管材刚度(用于蜂窝式管)p=F/(△Y.L);P≥2000KPa
扁平式压(用于两种管)垂直方向加压至界面高度75%卸合,无破裂
3落锤冲击取10根式样5.3.3试验后至少应有9根无破裂
4坠落试验式样按5.3.4试验后无破损或破裂
5静摩察系数≤0.35
环境性能6维卡软化温度≥79℃
7纵向回缩率≤5%
密封性能8连接密封性按5.5室温加压至50Kpa,24小时试验后无渗漏


1、管道的埋设地沟应按设计要求和施工操作尽可能平直,如沟底不平可铺上一层细沙。埋管前应清除沟内的硬质物,防止管道变形。开始埋管时,应将多孔管预留10-15CM在人井,以便穿缆。应将管堵塞住露在人井端的子管。埋管时严禁泥沙异物混入管内。

2、七孔梅花管管道连接将管材状定位筋朝上放置,将端部管材外壁清理干净,再将直接一端承口插入,再端面上垫上一块厚木板,用锤头敲打板,使管材承插到位。在直接的另一端承接口处,将另一根管材插入直接并承插到位,如此顺延至下一个人井处。在实际施工中,每根管材的长度连起来不一定和人井之间的长度一样,在这种情况下,根据实际的人井的长度,距离量好管材的长度,并用钢锯锯断,一定要锯平整齐。对接完成之后,伸入人井的一端要求用管塞塞好,防止异物侵入。

3、初次安装使用本产品者,可在铺设第一段〈两个人井之间的距离时〉先不要回填土。用穿缆器试穿一孔或两孔,顺利穿入后,再往下段铺设,这样会更放心。

4、管子铺设好之后,应先用细沙或细土回填到侵没管的高度,不可使管子悬空状态,然后回填其它泥土,禁止将大石头,大的干土块砸向管子。

5、当管线经过受外力破坏较严重的地段时,在接孔部分用水泥混泥土包覆,以保证其绝对安全。
